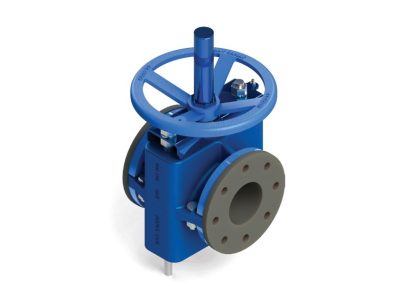

ویژگی های شیرهای پینچ اسلاری مدل RVP

• شیر دوطرفه.
• تنوع سایز محصول DN 25-300 (1” – 12”).
• قابلیت نصب هر نوع سیستم عملگر (دستی، پنومات و …) بدون نیاز به تغییر در ساختار شیر.
• قابلیت کار حتی در شرایط خلا به‌وسیله دو زبانه اسلیو.
• تعویض آسان و سریع اسلیو بدون نیاز به ابزار خاص.
• بسته شدن 100 درصدی و کامل.
• مقاومت به خوردگی بالا و انعطاف‌پذیری اسلیو.
• جدا شدن ذرات چسبیده به سطح اسلیو در زمان فشرده شدن.
• مجرای کامل: اطمینان کامل از جریان روان سیال و نیاز به انرژی پمپاژ کمتر.
• بدون نیاز به آب‌بندی اضافی (پکینگ).
• قابلیت تولید بدنه با انواع جنس‌ها (چدن، استیل، آهن و…).
• آب‌بندی کامل حتی در صورت وجود ذرات جامد در اسلیو.
• قابلیت تولید با فاصله دلخواه بین دو فلنج (در نمونه بدنه باز).
• بهبود راندمان عملکرد.
• بهبود بهره‌وری مشتریان.
• کنترل دقیق.
• سهولت در نگه‌داری و تعمیر.
• فواصل سرویس طولانی‌تر.
• بهبود کنترل جریان با اسلیو مخروطی موجب می‌شود تا منحنی کنترل خطی باشد.
• اسلیو تنها بخشی از شیر است که با سیال در تماس است و نیاز به تعویض دارد.

طراحی شیرهای پینچ اسلاری مدل RVP

• پینچ ولوهای رای صنعت، برای کنترل و مسدود کردن مسیر اسلاری‌های ساینده و خورنده، پودرها و ذرات گرانوله طراحی شده‍اند (قابل استفاده در صنایع معدنی، کاغذسازی، خطوط اتوماتیک ریخته‌گری، نیروگاه‌ها، صنایع شن و ماسه و…). این شیر از نوع دوطرفه (Bidirectional) با مجرای کامل بوده که در حالت باز،
•  مسیر سیال به‌صورت کامل باز است و هیچ محدودیتی برای عبور جریان وجود ندارد. در زمان بسته شدن، دو میله پینچ، اسلیو را فشرده کرده و آن را در خط مرکزی می‍بندند. در این‌صورت اغتشاش جریان و کشش یک‌طرفه اسلیو که سبب پاره شدن آن می‌شود برطرف می‌گردد. علاوه بر آن، حتی اگر ذرات جامد روی دیواره‌های اسلیو جمع شده باشند مجرای شیر می‌تواند به‌صورت کامل بسته شود.
  شیرهای کنترل جریان رای صنعت برای کاربردهایی طراحی شده‌اند که در آن دیگر شیرها به‌دلیل ایجاد آشفتگی جریان، سایش را در مسیر افزایش می‌دهند. قابلیت کنترل این شیرها می‌تواند با استفاده از اسلیوهای مخروطی و نشانگرهای هوشمند، بهبود یابد.
• اسلیو که با چند لایه پارچه مخصوص تقویت شده، تنها قطعه‌ای از شیر است که با اسلاری در تماس می‌باشد. در این طراحی از قطعه مکانیکی دیگری استفاده نشده و در نتیجه نیازی به تعمیرات نیست.

مدل بدنه باز

• شیرهای بدنه باز برای سیالات بی‌خطر، فشار پایین‌تر و دمای عملیاتی کمتر نسبت به نمونه‌های بدنه بسته طراحی شده‌اند. این طراحی، لرزش را خنثی و درصورت ناهمراستایی خط لوله، امکان اتصال آن‌ها را فراهم می‌کند. این مدل سبک‌تر بوده و تعمیرات راحت‌تری دارد. همچنین وضعیت باز و بسته بودن شیر به‌وضوح قابل مشاهده است.

مدل بدنه بسته

• شیرهای بدنه بسته متداول‌ترین نوع پینچ ولو می‌باشد. طراحی بسته این مدل از خرابی زودرس اسلیو جلوگیری و از آن در برابر محیط محافظت می‌کند، علاوه بر آن عملکردش را بسیار ایمن می‌سازد.



جنس بدنه

• چدن/ چدن نشکن
• فولاد جوشکاری شده
• استیل نگیر AISI 316
• آلومینیوم



کلاس‌های کاری فشار

• PN 1, PN 4, PN 6, PN 10, PN 16, PN 25



سوراخ‌کاری فلنج

• DIN PN 10, DIN PN 16, DIN PN 25
• ASME B16.5 Class 150, ASME B16.5 Class 300
• BS TABLE D, AS TABLE D, AS TABLE E
• JIS 10K, JIS 16K
• سایر استانداردها در صورت درخواست.



اندازه‌ها

• DN 50 – 250 /2” – 10”
• سایزهای بزرگتر در صورت درخواست.
