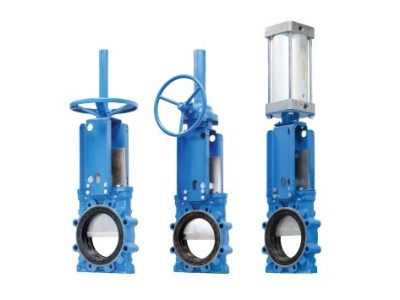

شیرهای تیغه ای اسلاری مدل RVG
طراحی مقاوم برای کاربردهای سنگین
شیرهای تیغه‌ای اسلاری مدل RVG، با ساختاری مهندسی‌شده و مقاوم، گزینه‌ای ایده‌آل برای کنترل و قطع جریان سیالات حاوی ذرات جامد در کاربردهای صنعتی سنگین هستند. این شیرها با تیغه فولادی مقاوم در برابر سایش و بدنه‌ای با پوشش محافظ ویژه، قابلیت عملکرد مطمئن در فرآیندهای سخت و خورنده را دارند.
مدل RVG به‌طور خاص برای صنایع معدنی، فرآوری مواد و نیروگاه‌ها طراحی شده است و با قابلیت آب‌بندی بی‌نقص و کاهش نیاز به تعمیرات، به افزایش بهره‌وری تجهیزات کمک می‌کند. این شیرها با دوام بالا و کارایی استثنایی، راه‌حلی اقتصادی و کارآمد برای شرایط کاری چالش‌برانگیز ارائه می‌دهند.
مزیت های اصلی
- مقاومت در برابر سایشطراحی تیغه‌های مقاوم از جنس فولاد سخت‌کاری شده، عمر مفید بالا و کاهش خرابی در کاربردهای سنگین.
- آب‌بندی مؤثرمکانیزم آب‌بندی پیشرفته، نشت‌پذیری را به حداقل رسانده و عملکرد ایمن در فرآیندهای حاوی ذرات جامد را تضمین می‌کند.
- نگهداری آسانساختار ساده و ماژولار شیر، امکان تعویض سریع قطعات و کاهش زمان توقف عملیات را فراهم می‌کند.
- عملکرد پایدار در شرایط سختنوع طراحی و آلیاژ استفاده شده در بدنه و تیغه به این محصول امکان عملکرد پایدار در شرایط سخت و سنگین را می دهد.
کاربردها
- انتقال اسلاری در فرآوری مواد معدنیکنترل جریان مواد معدنی حاوی ذرات جامد ساینده در خطوط انتقال کارخانه‌های فرآوری.
- سیستم‌های تخلیه ته‌نشینیتخلیه رسوبات از مخازن ته‌نشینی در فرآیندهای معدنی و شیمیایی.
- کنترل جریان در خطوط انتقال پالپمناسب برای خطوط انتقال پالپ در معادن و کارخانه‌های تولید خمیر کاغذ.
- سیستم‌های آبگیری باطلهتنظیم جریان اسلاری در فرایندهای آبگیری و بازیافت باطله‌های معدنی.
- تجهیزات تغذیه هیدروسیکلون‌هاکاربرد در خطوط تغذیه هیدروسیکلون‌ها برای کنترل و مدیریت دبی ورودی.
- صنایع فولادانتقال و کنترل اسلاری‌های حاوی ذرات ساینده در خطوط تولید فولاد.
- سیستم‌های بازیافت آب برگشتیمدیریت جریان آب برگشتی در فرایندهای معدنی و صنعتی.
ویژگی های طراحی شیرهای اسلاری مدل RVG
بدنه (Body)
- ریخته گری یکپارچه
- استحکام بالا
- ماشین کاری دقیق محل نشست اسلیو
- طراحی باز انتهای بدنه برای خروج اسلاری اضافه
- امکان اضافه کردن محافظ پاشش و سیستم فلاشینگ
- چدن نشکن (0.7040)/استنلس استیل
تیغه (Gate)
- پالیش کاری شده و دارای حداقل اصطکاک با تیغه برای کمک به کاهش گشتاور مورد نیاز عملگر
- آماده نصب تجهیزات پنومات
- استنلس استیل (1.4301)، (1.4401)
اسلیوهای لاستیکی (Rubber Sleeves)
- فرم هندسی خاص و طرح تو خالی
- ترکیب شیمیایی منحصر به فرد
- انعطاف پذیری حداکثری و در نتیجه کمک به کاهش نیروی لازم برای عبور تیغه از بین آن ها
- طول عمر بالا
- دارای هسته فلزی فنری
- فشردگی کامل اسلیوها در هنگام باز بودن شیر و عدم وجود منفذ
- جدا کردن کامل مسیر حرکت اسلاری از بدنه فلزی
- تعویض آسان
- لاستیک ضد سایش (Natural Rubber/EPDM)
پکینگ (Packing)
- آب بندی مطمئن
- کاهش هزینه های نگهداری و تعمیرات
- تعویض آسان
- کمک به حرکت آسان تر تیغه
- لاستیک ضد سایش (Natural Rubber/ EPDM)
یوک (Yoke)
- استحکام بالا
- امکان نصب تجهیزات پنوماتیک
- امکان نصب تجهیزات موقعیت سنج
- فولاد آلیاژی
عملگر ها (Actuators)
عملگر های استفاده شده در شیر های رای صنعت قابل تعویض هستند. نکته قابل توجه در این شیرها این است که بدون نیاز به تغییر در ساختار اصلی شیر و حتی زمانی که شیر در حال کار است می توان آن را از حالت پنومات به حالت دستی و یا بالعکس تبدیل نمود.
طراحی شیرهای تیغه ای اسلاری مدل RVG
- شــیرهای تیغــه ای ســری RVG به طــور خــاص بــرای کاربــرد در صنایــع دارای اسـلاری سـاینده و یـا خورنـده طراحـی شـده اند (قابـل اسـتفاده در صنایـع معدنـی، کاغذسـازی، خطـوط اتوماتیـک ریخته گـری، نیـروگاه بـرق، صنایـع شـن و ماسـه و …).
- ایـن شـیر از نـوع دو طرفـه (Bidirectional) و بــه صــورت قطــع و وصلــی (valve Off/On) بـا مجـرای کامـل اسـت. بدنـه ایـن شـیر توسـط دو اسـلیو لاسـتیکی از مسـیر حرکـت اسـلاری جـدا شـده و تحـت هیـچ شـرایطی بـا اسـلاری در تمـاس نیســت، در نتیجــه عمــر قطعــات فلــزی به طــرز چشــمگیری افزایــش مییابــد. به دلیــل طراحــی ِ خــاص ایــن شــیر، قطعــات در حــال حرکــت کمتریــن تمــاس را بـا یکدیگـر دارنـد و انبسـاط حرارتـی تاثیـری بـر عملکـرد آن نخواهـد داشـت. ایـن ویژگیهـا و اسـتفاده ازآخریـن فرآیندهـای تولیـد، کیفیـت محصـول را بـه بالاتریـن حد ممکن میرساند.
فشار کاری
- (Max Working Pressure. 10 bar (150 psi
- امکان تولید شیر با تحمل فشار بالاتر در صورت نیاز مشتری وجود دارد
استاندارد فلنج ها
- DIN PN 10, ANSI B 16.5 (Class 150)
تست و بازرسی
- تمامی شیر های تولیدی قبل از ارسال به طور کامل (100%) در شرکت تست می شوند.
- بازرسی نهایی (Final inspection) بر اساس استاندارد (ASME B 16.34)
- تست نشتی بر اساس (API 598)
