تکنولوژی RWT (طراحی منحصر به فرد قطعات هیدرولیکی)

بهبود عمر، عملکرد و بازدهی با استفاده از طراحی منحصر به فرد پروانه پمپ

فناوری اختصاصی RWT، یکی از پیشرفته‌ترین دستاوردهای شرکت رای صنعت توس در طراحی پمپ‌های اسلاری است که به‌طور ویژه برای مدل‌های سری WHA توسعه یافته است. این نوآوری با تمرکز بر بهینه‌سازی هندسه پروانه و تروتبوش، نتیجه سال‌ها تجربه صنعتی، تحلیل داده‌های سایش میدانی و شبیه‌سازی‌های دقیق CFD (دینامیک سیالات محاسباتی) است.

با استفاده از RWT، جریان سیال درون پمپ به شکلی کنترل‌شده‌تر هدایت می‌شود که منجر به کاهش تلاطم، توزیع یکنواخت سایش و در نتیجه افزایش طول عمر مؤلفه‌ها می‌گردد. این فناوری، ضمن حفظ عملکرد در شرایط عملیاتی دشوار، راندمان کلی پمپ را نیز به شکل چشم‌گیری ارتقاء می‌بخشد و هزینه‌های تعمیر و نگهداری را کاهش می‌دهد. RWT گامی مؤثر در راستای تولید پمپ‌هایی مقاوم‌تر، پایدارتر و به‌صرفه‌تر در صنایع معدنی و سنگین است.

در ادامه معرفی فناوری RWT، اجزای کلیدی آن به شکل زیر تعریف می‌شوند:

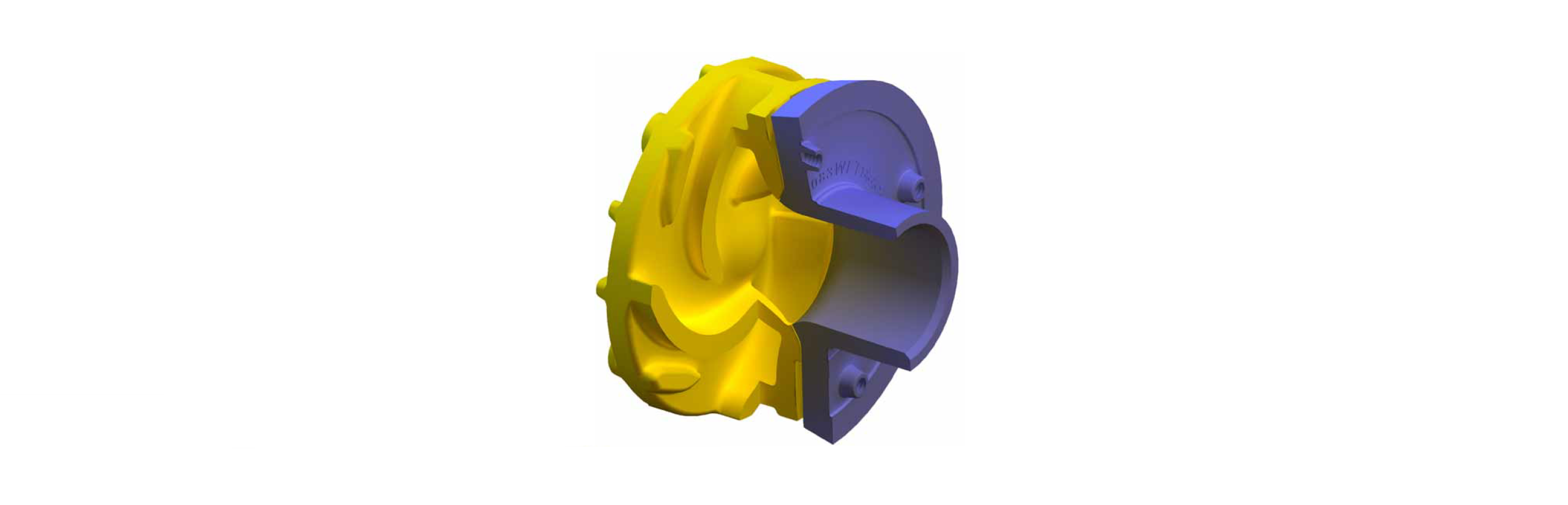

• پروانه RWT
  این پروانه چهارپره‌ای با طراحی پیشرفته، جریان اسلاری را با حداکثر راندمان هیدرولیکی هدایت می‌کند. استفاده از یک پره کمکی (Vanelet) در پشت پروانه باعث هموارسازی جریان برگشتی و کاهش تشکیل گردابه‌های انرژی‌بر (Eddies) می‌شود. این ویژگی منجر به کاهش شدید سایش ناحیه پشت پروانه و افزایش راندمان کلی پمپ در شرایط کاری شدید خواهد شد.
• تروت‌بوش RWT
  تروت‌بوش هماهنگ با طراحی پروانه، به شکل خاصی شکل‌دهی شده تا جریان عبوری از محفظه پمپ را یکنواخت‌تر و پایدارتر کند. این هماهنگی باعث کاهش نقاط تمرکز سایش، بهبود مسیر جریان و در نتیجه افزایش طول عمر قطعات داخلی می‌شود.

این فناوری اختصاصی که برای پمپ‌های سری WHA توسعه داده شده، قابلیت نصب بر روی مدل‌های قدیمی‌تر را نیز دارد و همین موضوع آن را به گزینه‌ای مقرون‌به‌صرفه و قابل ارتقاء برای صنایع معدنی، فولادی و سایر مصارف سنگین تبدیل کرده است.

مزایا و قابلیت‌های کلیدی فناوری RWT

فناوری RWT رای صنعت توس، تحولی چشم‌گیر در عملکرد پمپ‌های اسلاری ایجاد کرده است. این فناوری با ترکیب نوآورانه‌ای از طراحی هیدرولیکی و مهندسی دقیق، مزایای متعددی را برای صنایع درگیر با انتقال سیالات ساینده فراهم می‌سازد:

1. افزایش عمر سایشی قطعات
   با بهینه‌سازی جریان و کاهش نقاط پرتنش، عمر قطعات تا ۳۰ تا ۵۰ درصد افزایش یافته است.
   در تست‌های میدانی، این فناوری میانگین ۹۴۸ ساعت عملکرد بیشتر را ثبت کرده و در نمونه‌ای از معادن سنگ‌آهن، عمر پمپ WHA 150-100 از ۱۲۰۰ به ۱۸۰۰ ساعت افزایش یافته است.

2. بهبود راندمان انرژی
   طراحی چهارپره‌ای و وجود پره کمکی، بازدهی را تا ۶٪ بیشتر از مدل‌های پنج‌پره‌ای افزایش می‌دهد. این موضوع در مقیاس صنعتی، صرفه‌جویی قابل‌توجهی در مصرف انرژی و هزینه‌های عملیاتی به همراه دارد.

3. کاهش نیاز به NPSH
   طراحی هیدرولیکی RWT موجب کاهش نیاز به Net Positive Suction Head شده و در نتیجه عملکرد پمپ در شرایط بحرانی مانند دما یا ارتفاع بالا بهبود می‌یابد.

4. کاهش تلاطم و سایش
   هماهنگی دقیق بین پروانه و تروت‌بوش منجر به کاهش تلاطم و گردابه‌های مخرب شده و سایش را به حداقل می‌رساند، که مستقیماً به افزایش طول عمر و کاهش دفعات تعمیرات منجر می‌شود.

5. سازگاری با تجهیزات موجود
   این فناوری به‌گونه‌ای طراحی شده که به سادگی بر روی پمپ‌های سری WHA نصب می‌شود. به‌جز در چند مدل کوچک‌تر، نیازی به تغییر در اجزای اصلی یا سرعت چرخش وجود ندارد.

6. تنوع در متریال
   اجزای RWT در دو نسخه لاستیکی و فلزی تولید می‌شوند، تا بسته به نوع اسلاری، شرایط خورندگی یا سایش، امکان انتخاب مناسب‌ترین گزینه وجود داشته باشد.

7. کاهش هزینه کل مالکیت (TCO)
   افزایش عمر قطعات و کاهش مصرف انرژی، در مجموع منجر به کاهش چشمگیر هزینه‌های نگهداری، توقفات ناخواسته و هزینه کل مالکیت پمپ می‌شود.

نتایج تست‌های هیدرولیکی و تحلیل عددی

در نمودار زیر، نتایج آزمایش‌های هیدرولیکی پمپ اسلاری مدل WHA 75-50 با پروانه نسل جدید RWT در مقایسه با مدل استاندارد قبلی ارائه شده است. این داده‌ها به‌وضوح نشان می‌دهند که در بازه‌های مختلف دبی، هد و بازدهی، عملکرد هیدرولیکی پمپ با طراحی جدید به‌طور چشمگیری بهبود یافته است.

تحلیل‌های عددی انجام‌شده با استفاده از شبیه‌سازی CFD نشان می‌دهند که طراحی نوآورانه پروانه RWT موجب:

• اصلاح مسیر خطوط جریان

• افزایش یکنواختی بردارهای سرعت

• کاهش یا حذف کامل جریان‌های برگشتی و ناپایدار

شده است. این عوامل نه‌تنها موجب افزایش راندمان هیدرولیکی پمپ می‌شوند، بلکه به‌طور مؤثری نرخ سایش قطعات را کاهش داده و بهره‌وری سیستم را در درازمدت بهبود می‌بخشند.

جمع‌بندی

تکنولوژی RWT یک نوآوری برجسته در طراحی پمپ‌های اسلاری محسوب می‌شود که مزایای متعددی از جمله:

• افزایش چشمگیر عمر قطعات سایشی

• بهبود بازده انرژی

• کاهش نیاز به تعمیر و نگهداری

• و کاهش هزینه‌های عملیاتی

را به همراه دارد. از همه مهم‌تر، این فناوری نه‌تنها در پمپ‌های جدید قابل پیاده‌سازی است، بلکه با حداقل تغییرات، برای ارتقاء پمپ‌های موجود نیز قابل استفاده می‌باشد. این انعطاف‌پذیری، RWT را به راه‌حلی مقرون‌به‌صرفه و ارزشمند برای صنایع درگیر با انتقال سیالات ساینده تبدیل کرده است.
