سیستم آب بندی

از مزیت های این سری از پمپ های  عمودی مخرن دار آن است که به واسطه طراحی منحصر به فرد خود نیازی به سیستم های آب بندی ندارد زیرا مجموعه بیرینگ هوزینگ ، خارج از مخزن قرار گرفته است.



بیرنگ ها

بیرینگ ها ، استافینگ باکس و یا آب بندی مستغرقی در این سری از پمپ ها وحود ندارد ، با این طراحی اطمینانی به وجود می آید تا مدت زمان خرابی ، تعمیرات و آب مود نیاز برای شستشو پمپ ها به حداقل برسد و نگهداری و تعمیرات آسانی دارند.

بیرینگ های پمپ به وسیله گریس روانکاری می شوند.

از محفظه بیرنگ ها به وسیله آب بندی دو گانه از ورود اسلاری جلوگیری می شود.

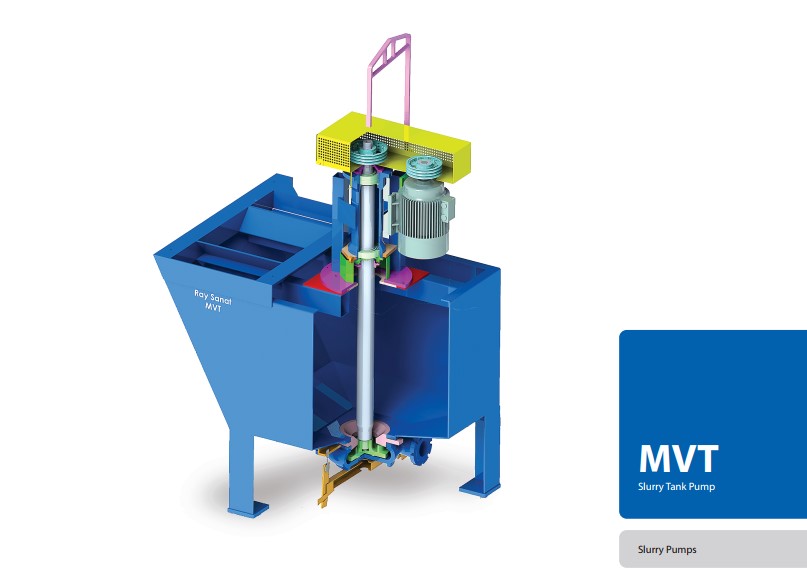

طراحی پمپ

ساختاری منسجم و طراحی انعطاف پذیر

مخرن رو باز به همراه ورودی عمودی مناسب برای پمپاژ کف که همواره از گرفتگی هوا جلوگیری می کند.

طراحی منحصر به فرد بدون وجود یاتاقان های مستغرق و آب بندی محور

این سری از پمپ ها نصب و راه اندازی بسیاری آسانی دارند.



تنظیم لقی ایمپلر پمپ

برای تنظیم فاصله بین ایمپلر و پوسته به منظور بهترین عملکرد پمپ در طول عمر معمول ایمپلر ، نیازی به دمونتاژ پمپ نیست و تنها مطابق شکل می توان لقی را در پمپ تنظیم نمود

پس از شل نمودن پیچ های نگهدارنده محفظه بیرنگ هوزینگ ، مجموعه مونتاژ شده بیرینگ هوزینگ را می توان همراه ایمپلر و شافت به وسیله پیچ های تنظیم ، به سمت پایین حرکت داد تا زمانی که به لاینر پمپ برخورد کند و سپس با بالا آوردن مجموعه به فاصله مورد نیاز دست یافت.



شافت پمپ

در طراحی منحصر به فرد این سری از پمپ ها عمودی اسلاری ، شافت دو تیکه می باشد و قسمت انتهای آن که ایمپلر به آن متصل می شود و در اسلاری مستغرق می باشد ، قابلیت تعویض داشته و دیگر نیازی به تعویض تمامی شافت نیست.

شافت برای کار در شرایط سخت طراحی شده است . طراحی ویژه شافت به منظور به حداقل رساندن انحراف و پیچش شافت  و افزایش حداکثری عمر پمپ می باشد.



قطعات تحت سایش

متریال قطعات تحت سایش متناسب با نیاز مشتری انتخاب می شوند امکان پوشش مخزن و محور به منظور جلوگیری از سایش وجود دارد.

قطعات ریخته گری با تکنولوژی بالا و فرایند عملیات حرارتی به همراه ضخامت زیاد در مناطق تحت سایش توسط شرکت رای صنعت تولید می شوند .
کیسینگ پمپ های مخزن سری MVT به وسیله یک میله حمایت می شود . بسته به انداره پمپ ، میله هم با دست و هم با جک هیدرولیکی پایین آورده می شود .

وایمپلر می تواند جدا شود و به قطعات تحت سایش پمپ از جمله پروانه و کیسینگ پمپ (Wet end) دسترسی پیدا نمود.
