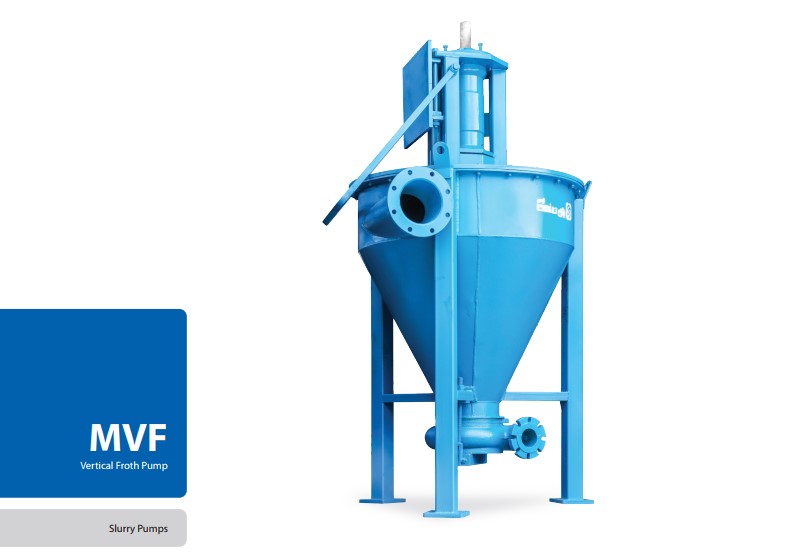

ویژگی های طراحی پمپ های MVF

بیرینگ ها

بیرینگ ها ، استافینگ باکس و یا آب بندی مستغرقی در این سری از پمپ ها وجود ندارند، با این طراحی اطمینانی به وجود می آید تا مدت زمان خرابی، تعمیرات و آب مورد  نیاز برای شستشو پمپ  به حداقل برسد و تعمیرات آسانی دارند.
بیرینگ های پمپ ها به وسیله گریس ، روانکاری می شوند.
از محفظه بیرینگ ها به وسیله آب بندی دو گانه از ورود اسلاری جلوگیری می کند.



شافت پمپ

در طراحی منحصر به فرد این سری از پمپ های عمودی اسلاری ، شافت دو تیکه می باشد .قسمت انتهای آن که متصل می شود و در اسلاری مستغرق می باشد ، قابلیت تعویض داشته و دیگر نیازی به تعویض کل شافت نیست.



ویژگی های طراحی پمپ

طراحی مخروطی شکل مخزن با ورودی مماس ، گرداب ایجاد می کند .
شافت پمپ ها دارای طراحی خاصی هستند که در زیر محفظه بیرنگ ها معلق است . هیچ گونه ، بیرینگ و یا آب بندی مستغرق ندارد . این طراحی کمترین تعمیر و نگهداری و عدم نیاز به هر گونه آب بندی را تضمین می کند.
این سری از پمپ ها بالاینر لاستیکی می تواند در مدت زمان کوتاهی خشک کار کنند اما پمپ ها با قطعات فلزی به صورت نامحدود قابلیت خشک کار کردن را دارند.



سیستم آب بندی

از مزیت های این سری از پمپ های عمودی مخزن دار آن است که به واسطه منحصر به فرد بودن خود نیازی به سیستم های آب بندی ندارد زیرا مجموعه بیرینگ هوزینگ ، خارج از مخزن قرار دارد.



تنظیم لقی ایمپلر پمپ

برای تنظیم فاصله بین ایمپلر و پوسته به منظور بهترین عملکرد پمپ در طول عمر معمول ایمپلر ، نیازی به دمونتاژ پمپ نیست و با تنظیم پیچ های نشان داده شده می توان لقی را در پمپ تنظیم نمود.
پس از شل نمودن پیچ های نگهدارنده محفظه بیرینگ هوزینگ ، مجموعه مونتاژ شده بیرینگ هوزینگ را می توان به همراه ایمپلر و شافت به وسیله پیج های تنظیم ، به سمت پایین حرکت داد تا زمانی که لاینر پمپ برخورد کند و سپس بالا آوردن مجموعه به فاصله مورد نظر دست یافت.



مخزن پمپ

پمپ ، مخزن پمپ و مونور بصورت یکپارچه هستند. نصب و راه اندازی آسان بوده و به فونداسیون مجزایی نیاز نیست.
ورودی عمودی با اجازه بالا رفتن هوا جدا شده از اسلاری و  خارج شدن از طریق تیز گرداب ، از ایجاد قفل جلو گیری می کند.



قطعات تحت سایش

پمپ ها با قطعات مقاوم به سایش با متریال لاستیکی یا آلیاژهای چدن پر کرم با سختی 600 BHN تولید می شوند.
قطعات یدکی دارای قابلیت انتخاب وسیعی از متریال های مختلف برای طول عمر سایشی طولانی و سخت ترین کاربردها طراحی شده است .
قطعات تحت سایش با متریال مختلف کاملا قابل تعویض بوده و می توان برای رسیدن به عمر مطلوب و بهینه ، آن ها را ترکیب کرد .
کیسینگ پمپ های مخزنی سری MVF به وسیله یک میله نگه داشته می شود . بسته به اندازه پمپ ، میله هم با دست و هم با جک هیدورلیکی پایین آورده می شود . و میله می تواند جدا شود تا به قطعات تحت سایش پمپ از جمله پروانه و کیسینگ پمپ (Wet end) دسترسی پیدا نمود.
